Урок по созданию протектора шины

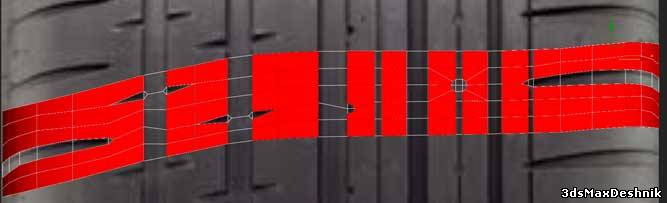

Ну вот готово. Осталось толкьо применить extrude и окончательно доработать модель.Выделяем полигоны, которые собиремся выдавливать:

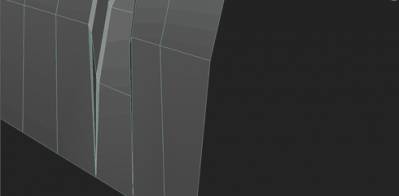

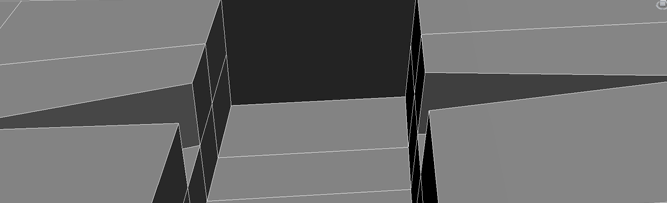

Теперь немного подчистим нашу модель, надо удалить боковые полигоны, образовавшиеся после выдавливания. И подвинуть их на свои места, и отрегулировать глубину некоторых ямок.

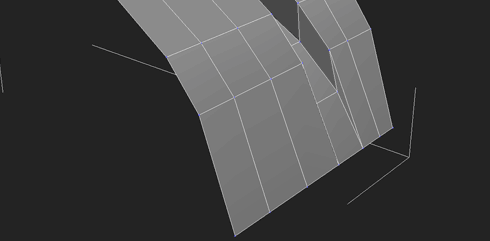

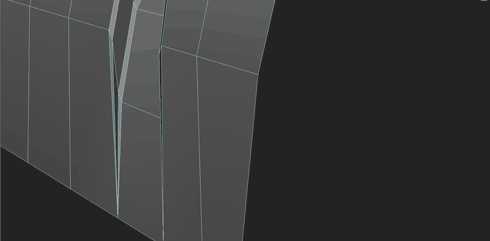

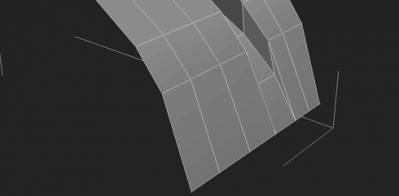

Склеиваем вершины на концах.

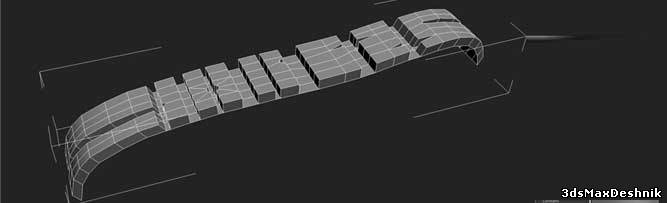

После некоторых манипуляции и передвижений вершин получил такой вот результат. Теперь уже проясняется наша текстура протектора.

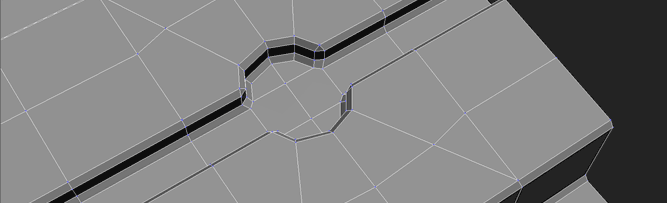

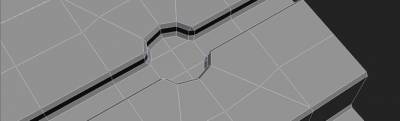

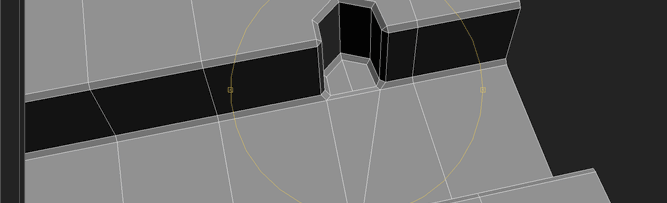

Осталось только выделить нужные грани и применить к ним chamfer.

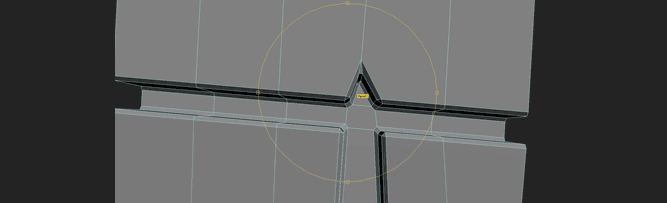

Немного переделал треугольные ямки. Делались элементарно, если кому-то потребуется объяснение, напишу отдельно.
Ну и скриншоты отдельных частей работы

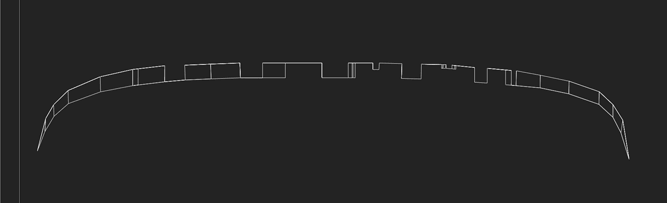

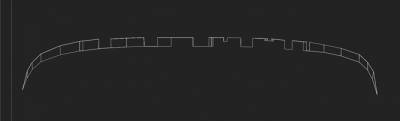

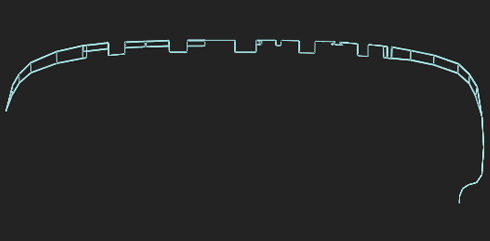

Далее строим боковую часть шины

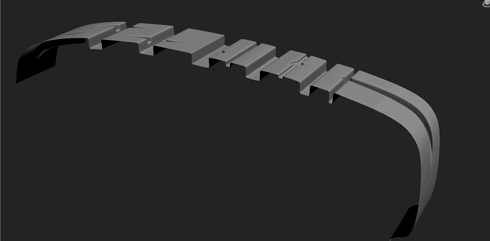

Вторую сторону я показывать не буду. Решил применить для интереса модификатор MeshSmoth:

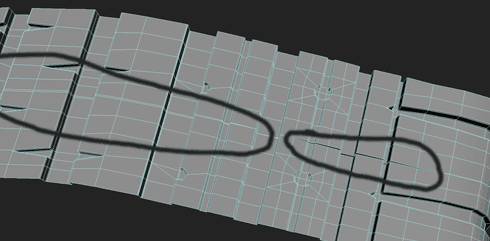

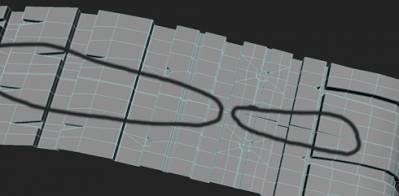

Получили гладкую красивую текстуру протектора. Удаляем модификатор и продолжаем далее. Создаем копию модели с параметром instance и при помощи привязок по вертексам присоединяем следом за этой, чтобы исправить места, где стыки не сходятся.
И начинаем на одном двигать вершины чтобы избавится от этих косяков. Я использовал опять же привязку по вертексам.
5 минут работы и шва не видно вовсе. Да, кстати не забудьте поиграться с группами сглаживания полигонов!

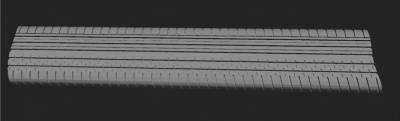

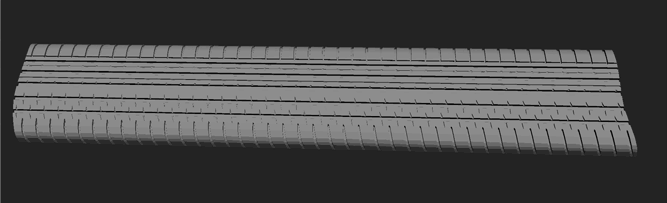

Завершающий этап, создание самой покрашыки, я размнодил кусок своего протектора, 40 -50 копий.
Выделяем все и применяем модификатор BendМои параметры были Angle 367.5, Direction – 90, Axis Y

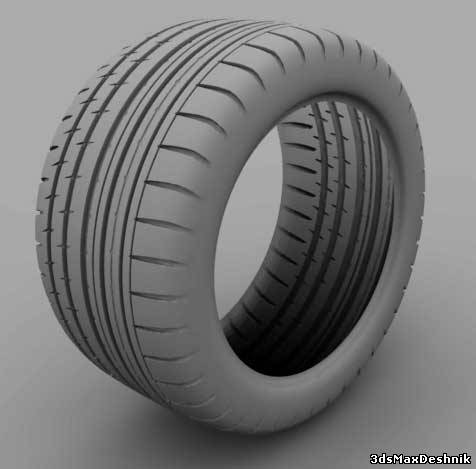

То что получилось у меня.
Ну вот собственно и все! Моделька конечно у меня не ахти получилась, но я думаю у вас все будет гораздо круче!!! Дерзайте!
Автор урока Bing
