Плетёная мебель
В данной статье я вам расскажу, каким образом сделал плетенья по бокам кресла на сцене показано выше. Мне несколько раз задавали вопрос о том, как я сделал плетенья. На самом деле, на первый взгляд, это может показаться очень сложным, но это только внешне, в действительности, всё очень просто.
В уроке, я не буду подробно останавливаться на том, как я сделал столик или кресло, я вам расскажу только о том, как сделал плетенье, а остальное, не хитрые манипуляции.
Надеюсь, каждый найдёт для себя, что-то интересное и новое в этом уроке. Делать мы с вами, будем столик, а выполняться всё будет в 3ds max. И так, начнём!
Шаг 1.

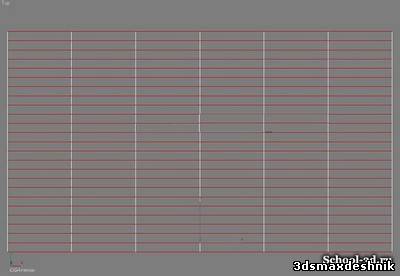

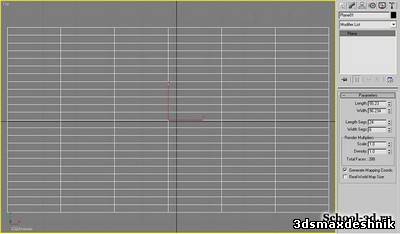

Создаём стандартную плоскость (Plane) с горизонтальными сегментами в 24, а вертикальными 6. Количество сегментов, зависит от того, какое вам плетенье надо, вертикально или горизонтальное и насколько частое. Дальше сами всё поймёте.
School-3d.ru Надеюсь, каждый найдёт для себя, что-то интересное и новое в этом уроке. Делать мы с вами, будем столик, а выполняться всё будет в 3ds max. И так, начнём!
Шаг 1.
Создаём стандартную плоскость (Plane) с горизонтальными сегментами в 24, а вертикальными 6. Количество сегментов, зависит от того, какое вам плетенье надо, вертикально или горизонтальное и насколько частое. Дальше сами всё поймёте.
Шаг 2.

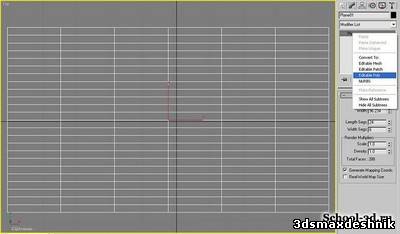

Конвертируем нашу плоскость в редактируемые полигоны (Editable Poly).
Конвертируем нашу плоскость в редактируемые полигоны (Editable Poly).
Шаг 3.

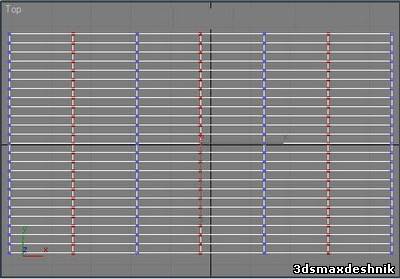

Переходим в режим редактирование точек и выделяем вертикальные точки, как показано на картинке.
Переходим в режим редактирование точек и выделяем вертикальные точки, как показано на картинке.
Шаг 4.

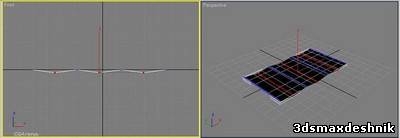

Передвигаем эти точки во фронтовом виде, как показано на рисунке.
Передвигаем эти точки во фронтовом виде, как показано на рисунке.
Шаг 5.
Выделяем одно горизонтальное ребро (edges), затем луп (Loop) и ринг (Ring). У вас должно получиться как у меня на картинке ниже.
Выделяем одно горизонтальное ребро (edges), затем луп (Loop) и ринг (Ring). У вас должно получиться как у меня на картинке ниже.
Шаг 6.

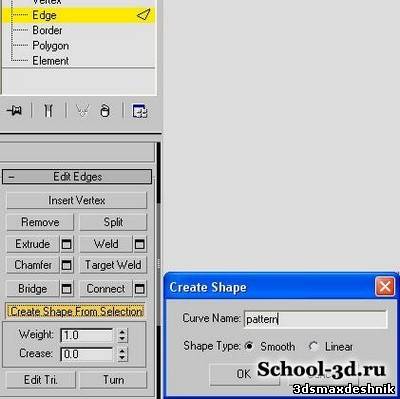

Не снимая выделения с наших рёбер, сделаем из них форму (Shape), нажав на Create Shape From Selection. Убедитесь, что при создании выбран метод smooth. Вы можете настроить вершины сплайна так, как вам это нужно. Наш объект plane, можно пока что спрятать.
Не снимая выделения с наших рёбер, сделаем из них форму (Shape), нажав на Create Shape From Selection. Убедитесь, что при создании выбран метод smooth. Вы можете настроить вершины сплайна так, как вам это нужно. Наш объект plane, можно пока что спрятать.
Шаг 7.

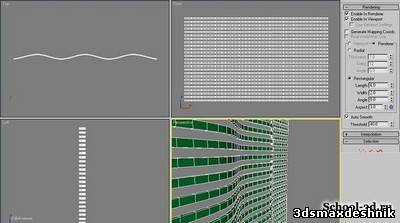

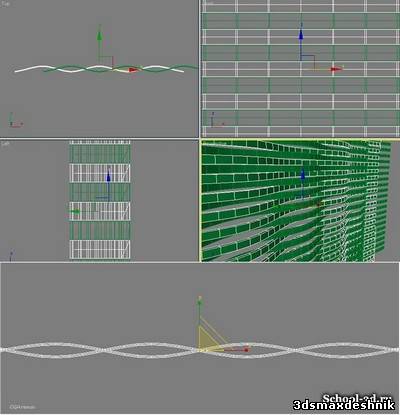

Выберете только что созданный сплайн, и в разделе Rendering и установите галочки Видимый в окнах проекции (Enable in Viewport) и видимый при рендере (Enable in Renderer). Выберете метод "Rectangular". Параметры можете оставить как есть, либо изменить их. От Length зависит, толщена вашего плетения, От Wigth ширина. Я поставил 2, 2, 0, 1. У вас должно получиться как на картинке ниже.
Выберете только что созданный сплайн, и в разделе Rendering и установите галочки Видимый в окнах проекции (Enable in Viewport) и видимый при рендере (Enable in Renderer). Выберете метод "Rectangular". Параметры можете оставить как есть, либо изменить их. От Length зависит, толщена вашего плетения, От Wigth ширина. Я поставил 2, 2, 0, 1. У вас должно получиться как на картинке ниже.
Шаг 9.
Преобразуйте оба сплайна в полигоны и удалите лишние точки у обоих сплайнов. Не нужны они нам! Не забудьте заделать дыры с помощью Cap
Преобразуйте оба сплайна в полигоны и удалите лишние точки у обоих сплайнов. Не нужны они нам! Не забудьте заделать дыры с помощью Cap
Шаг 10.

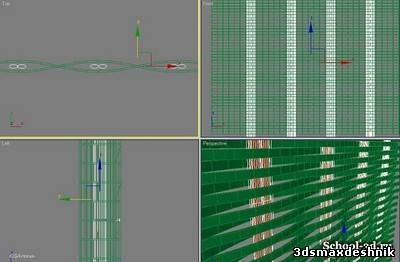

Теперь, создайте два цилиндра в одном из наших пересечений, высота цилиндров, должна совпадать с высотой всей сетки. Создав, клонируйте в другие пересечения. Радиус цилиндра, остаётся на ваше усмотрение))). Я их даже немного приплюснул.
Теперь, создайте два цилиндра в одном из наших пересечений, высота цилиндров, должна совпадать с высотой всей сетки. Создав, клонируйте в другие пересечения. Радиус цилиндра, остаётся на ваше усмотрение))). Я их даже немного приплюснул.
Шаг 11.

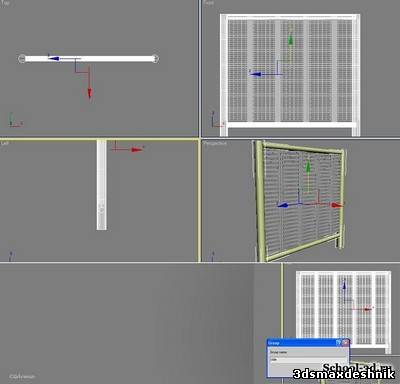

Теперь создаём обрамление для нашей сетки. Из обычных цилиндров с четырёх сторон, аккуратно, подгоняйте углы, что бы они не вылезали друг за друга.
Теперь создаём обрамление для нашей сетки. Из обычных цилиндров с четырёх сторон, аккуратно, подгоняйте углы, что бы они не вылезали друг за друга.
Шаг 12.

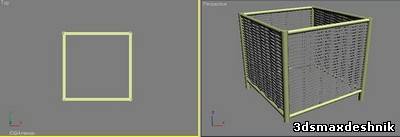

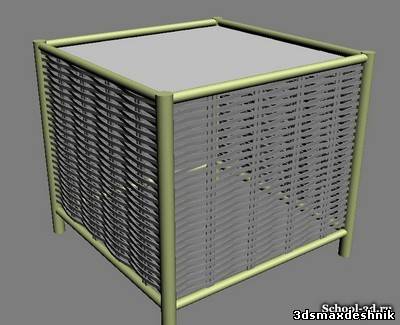

Сгруппируйте все, что у вас получилось. И теперь, просто клонировав, повернув, вы получите ещё одну сторону нашего столика. Проделайте это четыре раза)))
Сгруппируйте все, что у вас получилось. И теперь, просто клонировав, повернув, вы получите ещё одну сторону нашего столика. Проделайте это четыре раза)))
Шаг 13.
Вверху, сделайте столешницу, из бокса (Box). Она у меня будет потом стеклянной))
Вверху, сделайте столешницу, из бокса (Box). Она у меня будет потом стеклянной))
Шаг 14.

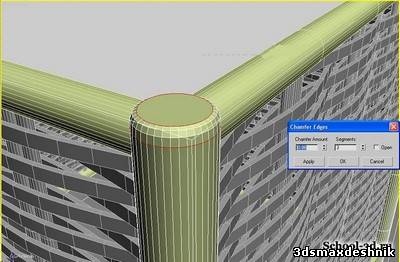

Я к ножкам стола, применил чамфер (Chamfer), преобразовав их в полигоны, конечно же. Мне так больше нравится, да и смотреться будет симпатичнее.
Я к ножкам стола, применил чамфер (Chamfer), преобразовав их в полигоны, конечно же. Мне так больше нравится, да и смотреться будет симпатичнее.
Ну, вот собственно и всё!) Всё оказалось очень просто, не правда ли?!) Теперь накладывайте текстуры и настраивайте VRay))
Автор: Hussain Almossawi
