Урок рассчитан на наличие программы 3D’s Max, vray, photoshop

 Всем добрый день. По многочисленным просьбам пользователей данного, и не только, ресурса, все-таки решил написать урок по студийной визуализации автомобилей, а именно – по подходам к созданию студий в зависимости от цели и требуемого стиля. Этот урок несет более теоретический характер, что и является его главным преимуществом. Я попытаюсь обрисовать несколько подходов к визуализации вашего автомобиля, с учетом заложенного стиля и задачи.

 В просторах интернета витает чрезвычайно много отличных уроков по моделированию автомобилей, их шейдингу, рендеру и т.д. Что же касается создания самих студий, то зачастую автор показывает конкретный случай, говорит, что и как он сделал сам, после чего мы долго сидим, пытаемся повторить и тихо ругаемся, понимая, что ничего хорошего из этого не выходит. Все это происходит потому, что для каждого отдельного случая необходимо настраивать студию индивидуально, но зачастую мы видим шаблон и, не очень хорошо представляя конечный результат, пытаемся повторить «под кальку» и получаем совсем не то, что хотели увидеть изначально. На самом деле это ошибка многих людей, и не только в 3D-графике. Первое, что необходимо понять: готовой схемы по созданию шедевров нигде нет, кнопки «сделать круто» тоже пока еще не изобрели, но есть алгоритм, который может помочь в реализации задуманного. Итак, что же это такое? Давайте для начала уясним несколько моментов, без которых любая визуализация будет либо сырой, либо никого не впечатлит.

1. 1.   Характер подачи

Необходимо установить четкую задачу по вашему автомобилю.

 Тут  я советую обратить внимание на форму машины, понять, что вы хотите в ней подчеркнуть, какие места выделить,  т.д. То есть, мы формируем заблаговременно характер нашей подачи.  Например, мы хотим показать агрессивность автомобиля, делаем резкие блики, «хищный» ракурс, или наоборот  –  хотим, чтобы наш автомобиль олицетворял спокойствие и умеренность. Это все позже поможет нам в подгонке освещения и в финальной подаче.

1. 2.   Стиль подачи

 Тут необходимо понять, в каком стиле мы желаем показать задуманное. Будет ли это фотореализм, или полностью нереальный, на грани пин-апа рендер? На самом деле оттенков и тонкостей в подборе стиля настолько много и они так индивидуальны, что разумно будет посоветовать: не бойтесь фантазировать.

 Стиль также сильно влияет на создание студии и работу со светом. Понимание изначально того, что вы хотите увидеть в конце, значительно упростит работу и сделает процесс настройки света менее отвлеченным. Многие опускают вышеперечисленные моменты, но тем самым усложняют себе жизнь.

Итак, вы определились с задачей и готовы воплотить идею в жизнь.

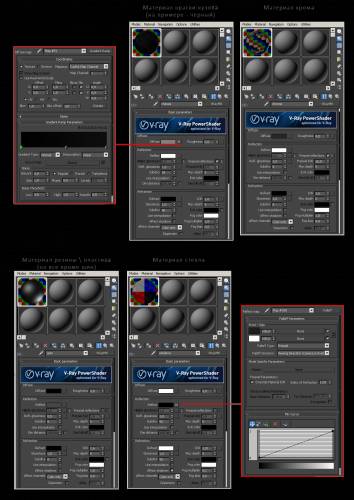

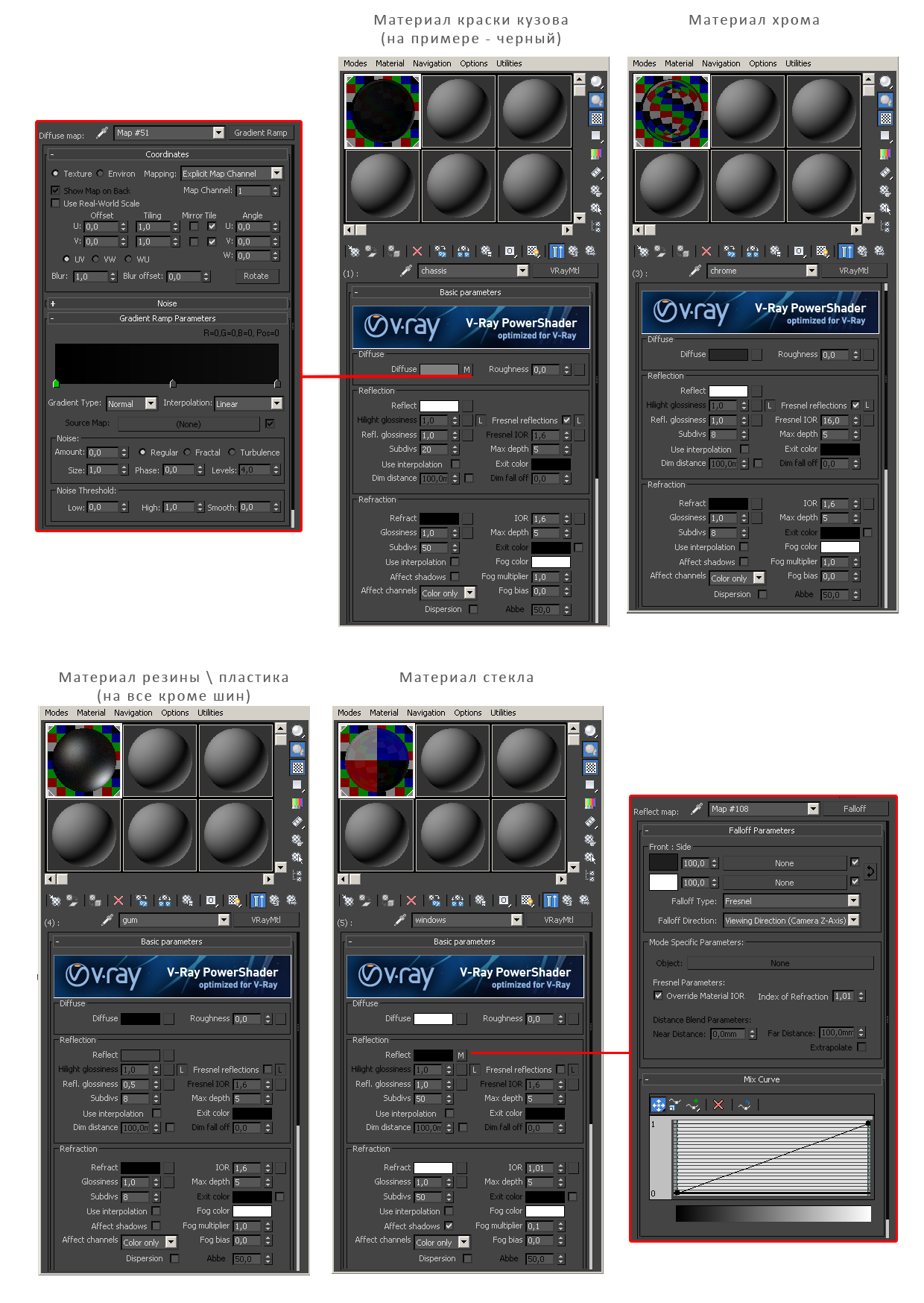

 Начнем с того, что дадим машине набор тестовых материалов. Я советую смело назначить всей машине Multi\Sub-object и использовать самые простые настройки для тестов. Ниже приведены примеры самых основных материалов на базе VRayMtl. Позже можно будет сделать многослойный шейдер на базе Shellac, vrayBlendMtl, VrayCarpaintMtl. О сложных материалах краски поговорим ближе к окончанию.

Все остальное делаем по тому же принципу, с помощью VrayMtl – для тестов это именно то, что нам нужно. Когда материалы назначены, мы готовы к созданию студии.

Типы студий

 1.   Студия на базе VrayLight Dome (симуляция освещения).

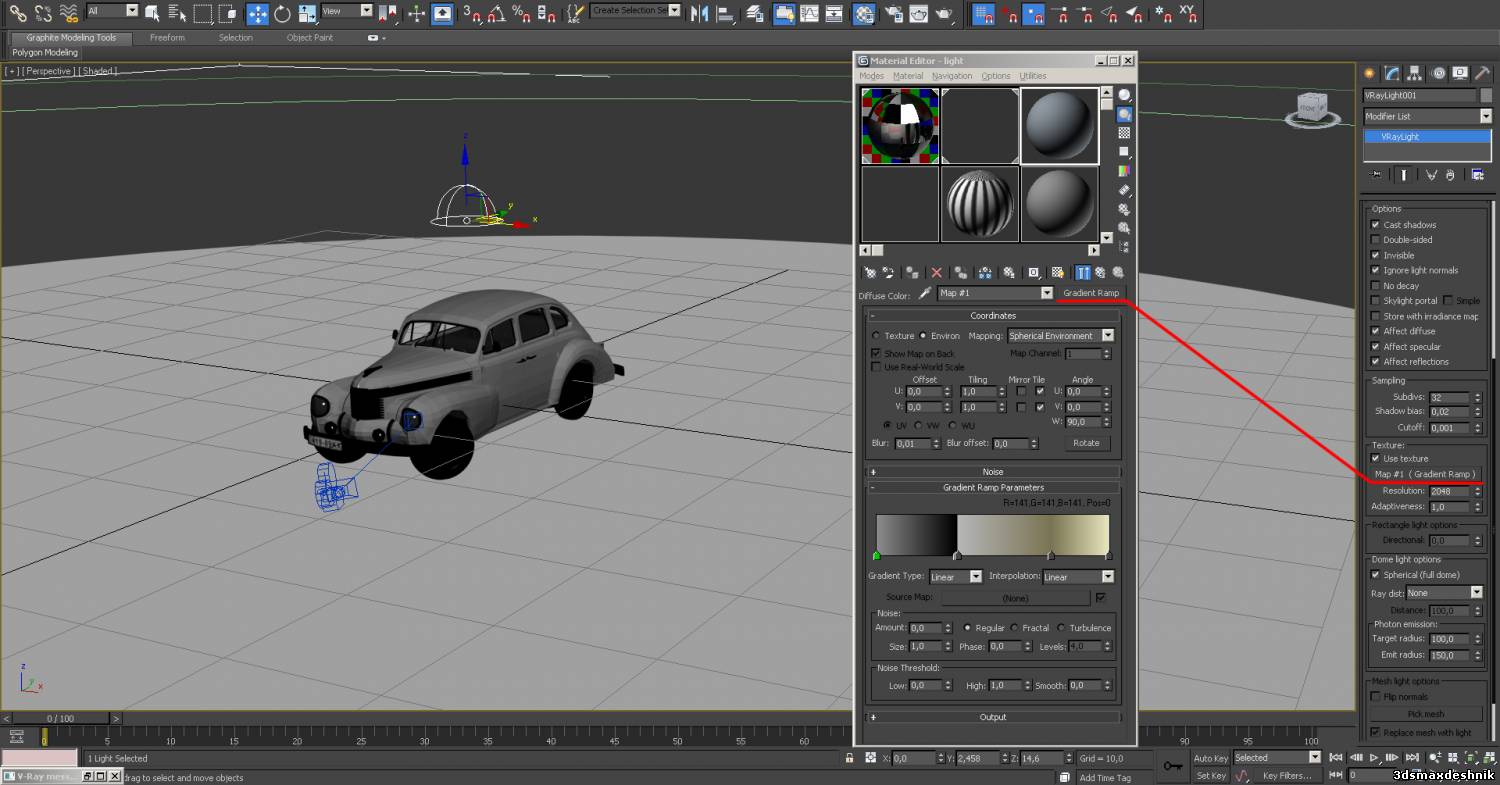

 Это самая простая техника. Тут мы просто симулируем освещение через текстуру gradient ramp, которую загружаем в слот texture источника света типаVrayLight Dome. Самый лучший вариант – это найти красивую hdri и сделать ей сильный блюр – таким образом, вы достигните похожего эффекта. Тут важно только найти правильную карту, с четкой линией горизонта, чтобы при блюре она превращалась в красивый градиент, симулирующий тона небесного купола и имела не совсем черный оттенок пола. Под автомобилем создаем plane и накладываем на него Matte/Shadow (при желании потом можно будет настроить красивый пол из многоуровневого шейдера).

Это действительно самый простой метод: он дает очень плавный переход в освещении, но нуждается в создании масок и вытягивании контраста отдельных элементов, так как задаем освещение мы централизовано.

 У нас выходит утрированным окружение, т.е. присутствует якобы дневное освещение, но нет четких отражений и все похоже на студийное фото, без резких бликов, с красивым переходом оттенков одного в другой. Это позволяет задать отличный стиль картинке и создать симуляцию реалистичного освещения. Зачастую лучше не искать hdri, а сразу настроить gradient ramp с соответствующими требуемому настроению настройками. К тому же gradient ramp позволит контролировать размытость линии горизонта, ее высоту, насыщать недостающими тонами нашу заливку.

Вот такого результата можно достичь с помощью вышеописанного метода.

 2  Цилиндрическая студия. Рендер в стиле Pin-Up.

 Сразу оговорюсь, что это самая сложная по созданию студия. Она имеет закрытый тип и каждый относительно мощный источник света, созданный внутри студии, отраженным светом влияет сразу на всю студию. Но, не смотря на сложность настройки, именно такой тип студии лучше всего подходит для создания «не реалистичного» рендера в стиле Pin-Up. Тут мы можем сделать очень плавное освещение, которое будет огибать формы нашего автомобиля, в нужных моментах придавая остроты, или плавности. Также эффект «карамельности» удобнее всего создавать именно в цилиндрической студии.

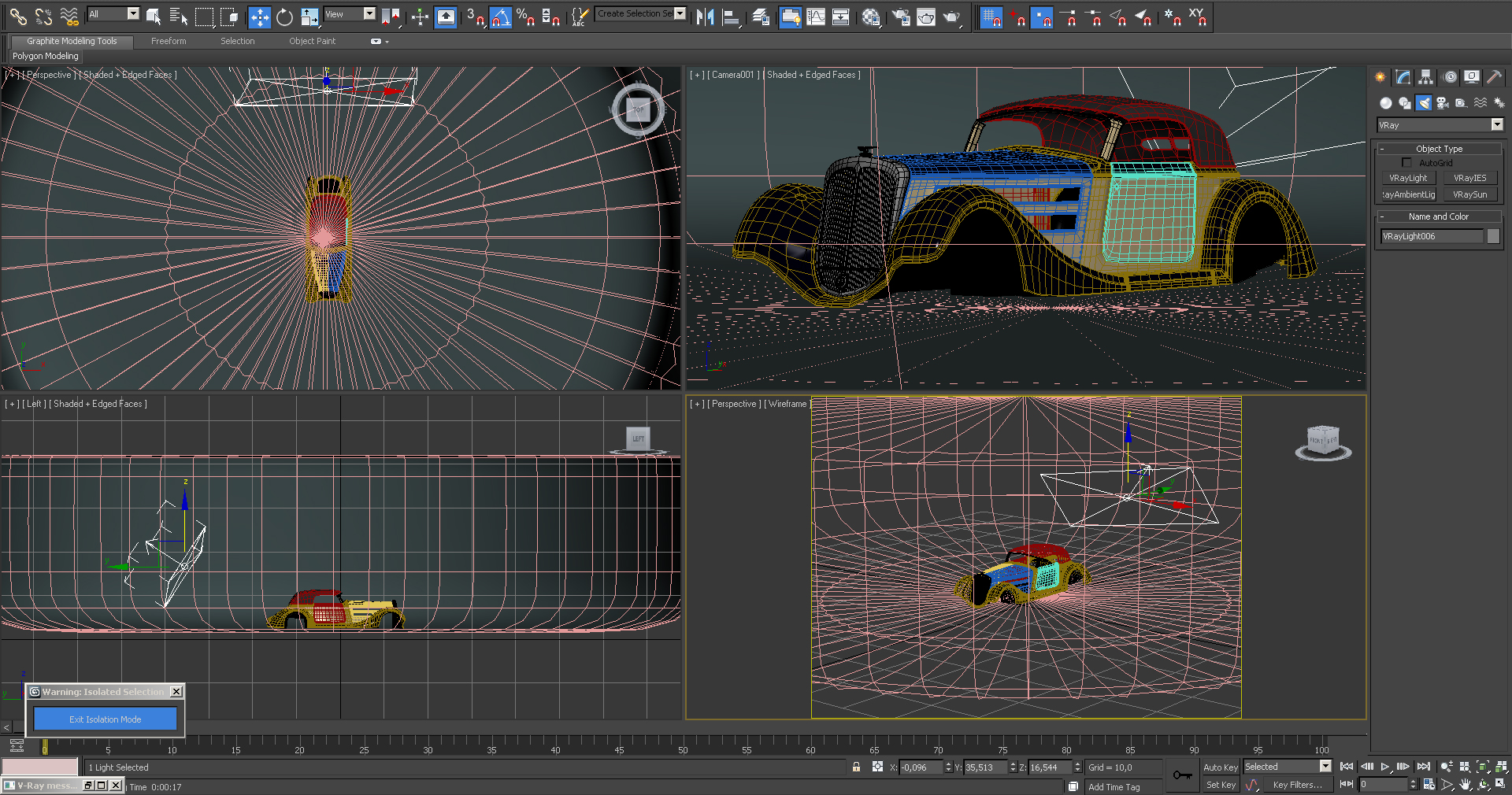

Создаем цилиндр, делаем фаски внизу и сверху. Лучше его сразу сделать полностью закрытым. Снизу в фаске нужно сделать больше полигонов и сам изгиб должен быть ровнее. Потом выбираем для нашего цилиндра Turbosmooth и ставим 2 итерации.

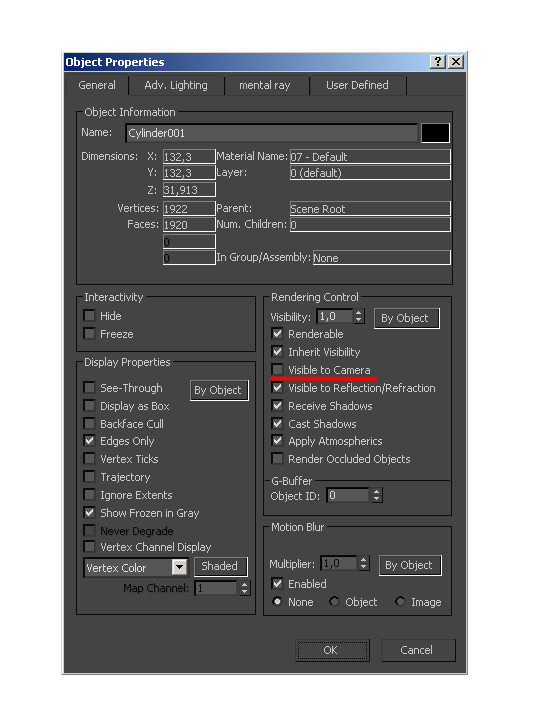

  Чтобы избежать проблем с камерой – работаем в режиме wireframe, а для нашей студии отключаем видимость для камер. Правый щелчок мыши по объекту, выбираем Object properties:

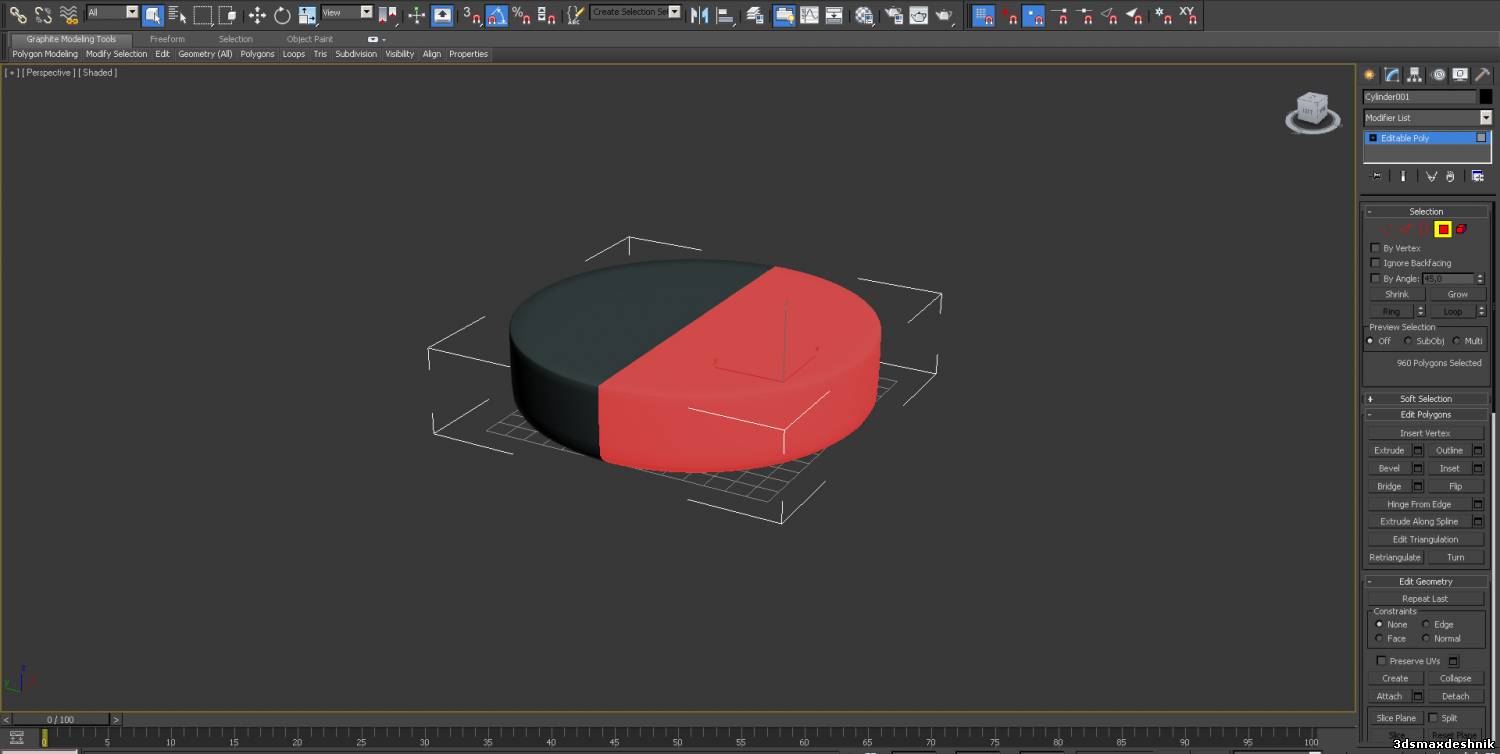

 Теперь отражения будут видны только на нашей машине. Для того чтобы не приходилось отключать видимость самой студии, но посмотреть как от нее отражается свет, можно схитрить: разрезать ее на две части и оставить одну из частей видимой. Резать можно как угодно, но лучше это сделать так, чтобы нам было визуально удобно. Также есть смысл сделать прозрачную половинку слегка видимой, задать ей visibility 0,4, чтобы в полноте охватить работу каждого источника света. Потом мы все равно выключим нашу  студию и будем работать только с моделью. Если ваша камера будет находиться вне студии, как в моем случае – это не беда. Просто потом, при финальном рендере, нужно будет сделать невидимой лицевую (к камере) часть студии.

 Материал наносим на объект самый обычный, меняем только цвет. Повышение отражаемости студии будет сильно влиять на картинку. Все зависит от первоначальной задумки, поэтому тут может быть много вариантов и мне только остается посоветовать: не бойтесь экспериментов – тут они уместны.

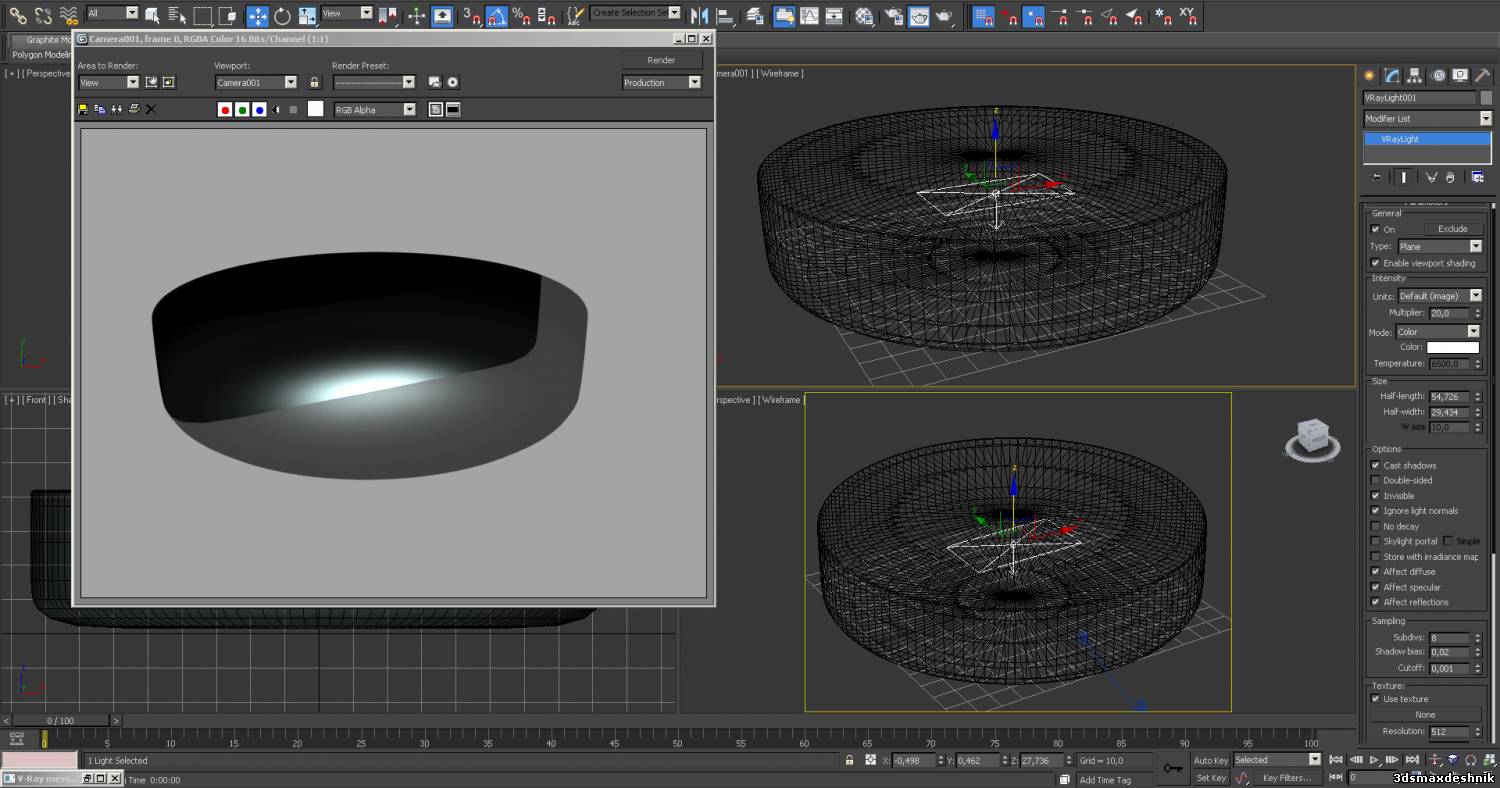

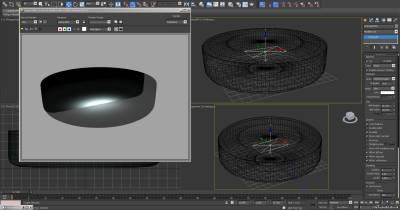

  Теперь попробуем создать источник света в нашей студии. Вы сразу увидите, как сильно начинает работать отраженный свет, если подкрутить multiplier. Indirect illumination пока не трогаем.

 Загрузив модель, мы сразу попадем под искушение начать хаотично набрасывать свет, но это изначально неверно. Я советую всегда выбрать стартовую точку – тот источник света, который сделает первую линию нашего автомобиля. В данной студии я предпочитаю использовать отраженный свет и только, кроме заливки (по diffuse) и бликов (specular). Поэтому тут зачастую лучше всего подходит VrayLight типа Plane.

  Сначала пробуем выставить один источник света так, чтобы он подчеркивал форму, и освещал сам автомобиль. Тут, повторюсь, многое зависит от выбранного стиля и от самой модели автомобиля.

 В данном случае виден пересвет, поэтому яркость источника света необходимо сразу отрегулировать. Для того, чтобы лучше понимать, как свет распространяется по студии – просто не выключайте видимость задней половины студии (лично мне удобнее работать только с моделью, поэтому я обычно прячу все).

Подкрутив яркость, получаем такой результат:

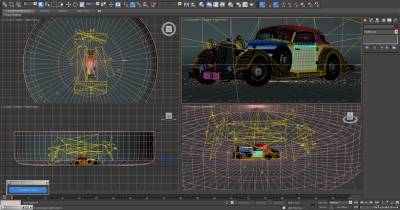

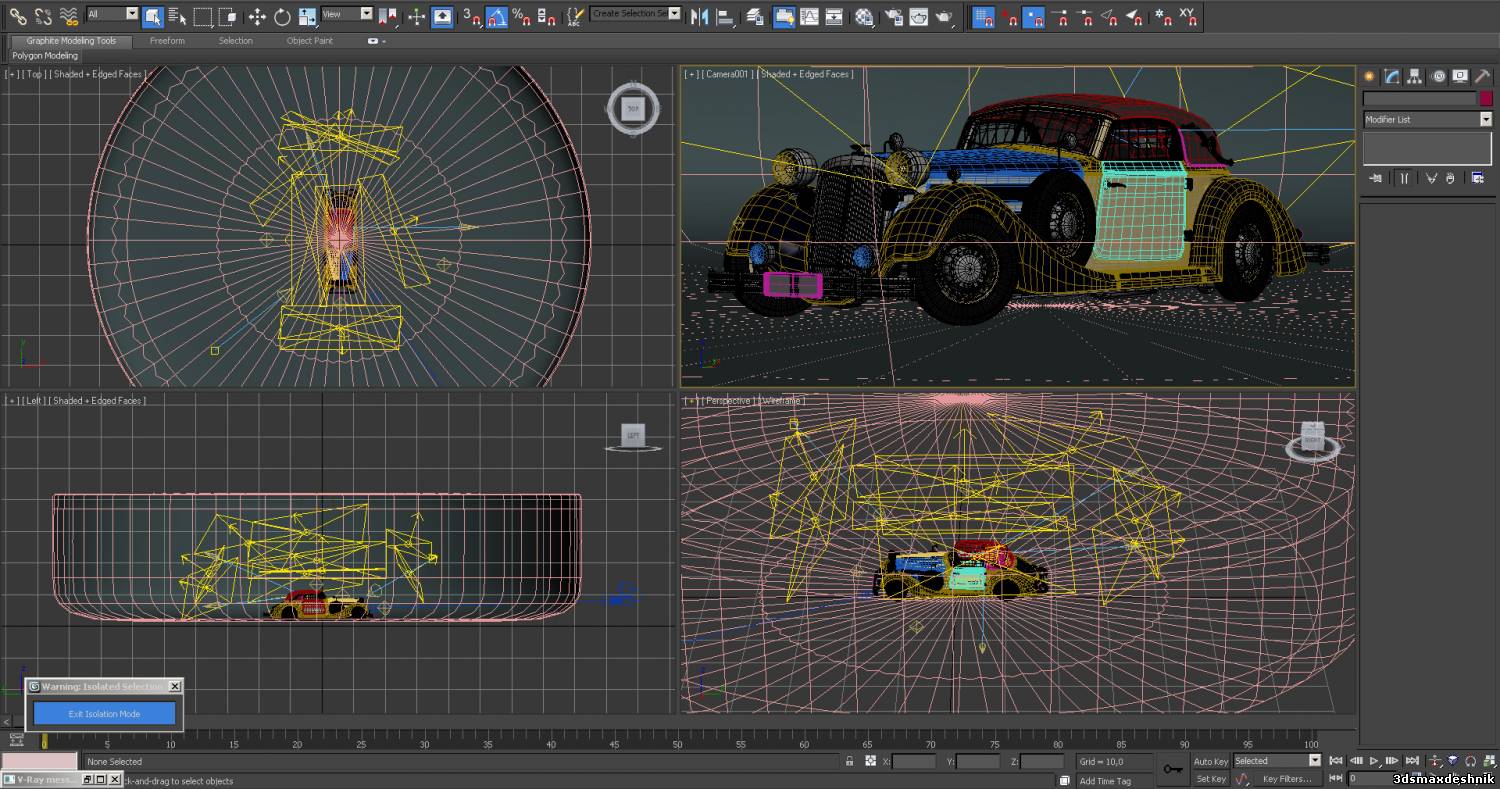

 Невзрачно. Но это не страшно – мы уже прочувствовали влияние этого источника света и поняли, какую роль он играет в нашей студии. Необходимо добавить еще несколько источников света. Их расположение для данного автомобиля видно ниже.

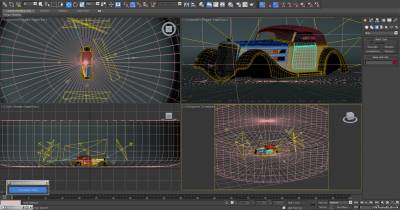

 Тут присутствуют источники типа spotlight и omni для заливки и бликов. Хотя отключать влияние источников света на disffuse, specular или reflection без необходимости не стоит.

 Картинка стала намного светлее, но ни сочности, ни чего-то выразительного на ней нет. Но на данном этапе это и не важно. Сейчас главное – понять, какие моменты у нас остались без внимания, что съела тень, или где у нас пересвет.

 После зрительной и аналитической работы мы можем уже вполне конкретно понять, где не хватает дополнительной заливки, где нужно добавить цвета – синего, а может быть – желтого, а где пустить блик.

 Когда мы увидим, что форма заиграла, то можем смело попробовать добавить чуть-чуть косметики и подыграть лайт-боксами или плейнами с заливкой типа gradient ramp. О последнем я расскажу чуть дальше.

 Когда мы чувствуем, что свет ложится хорошо и нас это устраивает – делаем unhide всей модели и продолжаем тесты уже со всеми деталями. Материалы желательно наносить на все изначально тестовые, а потом уже делать финальные – это значительно ускорит работу с пробами.

 Ну, и после непродолжительной возни с дополнительным светом, цветом, подгонкой излучающих GI полигонов и небольшой работы в посте мы получаем готовую картинку.

3.   Комбинированная студия.

 Теперь давайте перейдем к последнему типу студии, о которых идет речь в данном уроке – к комбинированной.  Это студия, которая лучше всего подходит для создания фотореалистичного рендера и является самой легко настраиваемой и гибкой в плане подгонки источников света.

 Я ее использовал для создания света своему Мерседесу, подчеркивая его линию отраженным светом от расположенных над ним сверху плейнов. Это очень похоже на настоящую фото-студию.

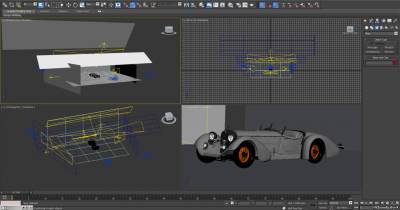

 Смысл тут такой же, как и в предыдущей, за исключением того, что контроль над источником света у нас в данном случае выше – наше пространство не закрыто и при необходимости мы можем даже добавить hdri или gradient ramp на источник света типа dome light.

Пол желательно сразу сделать отражающим, чтобы он лучше отражал свет.

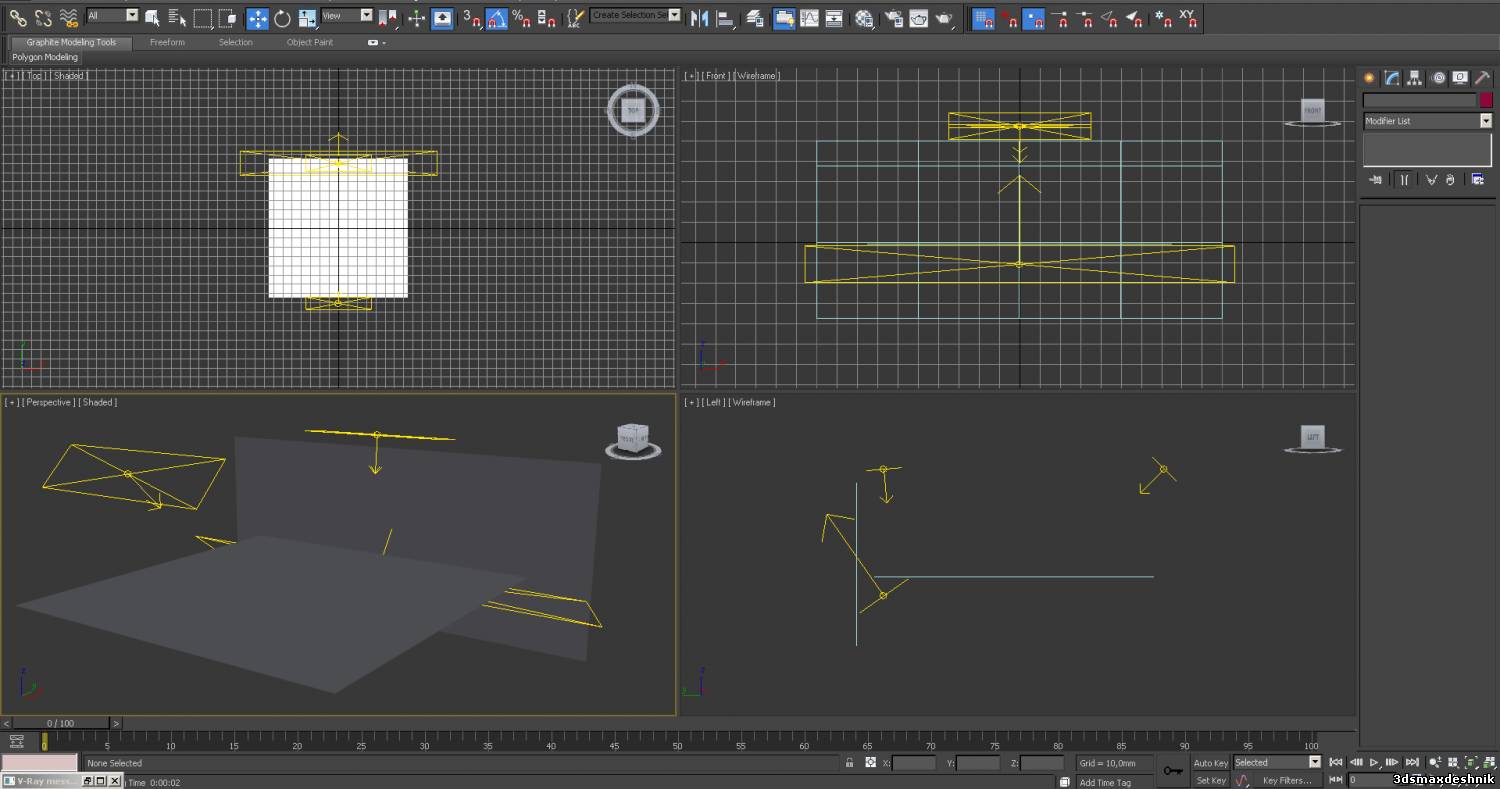

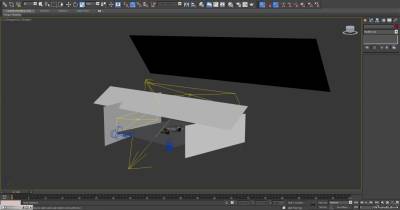

 С помощью таких плейнов, мы можем делать любую подсветку, регулируя зазоры между ними, пуская свет сверху или снизу. При необходимости можно оттенить сверху чисто черным плейном. Это намного удобнее, чем работать с градиентами и самосветящимися материалами, и что самое важное – намного нагляднее.

 Вообще, я советую при возможности включить Vray RT, сделать ActiveShade с окна перспективы и чаще крутить студию, чтобы лучше понимать работу света. Рендер в реальном времени – это как раз то, что способствует наглядности и помогает хорошо понять принцип работы света в сцене.

 Любой источник света нужно тщательно настраивать и внимательно смотреть, как он работает в отражениях. Для каждой машины этот процесс сугубо индивидуален и зависит от многих факторов, включая те, о которых мы вспоминали выше.
