Автор: Арчи

Урок представляет собой реинкарнацию подобного урока 4-х летней давности, там из одного готового модуля(пуговицы) клонировали все остальные, важно другое – принципы те же, только в этот раз я постараюсь максимально упростить урок, и сделать акцент на ходе построения. В уроке применяются базовые принципы полигонального моделирования по имеющимся фотографиям, в основном располагая стандартными средствами 3ds max.

!CAUTION!: Вы уже должны ориентироваться в интерфейсе 3ds max, знать инструментарий и базовые функции Editable Poly.

 В начале скажу важную вещь, чем дольше вы будете на этапе lowpoly , добиваясь правильных пропорций и формы, тем проще будет в конце с детализацией.
Перед тем как что либо моделировать нужно проанализировать этапность работы, для этого нужно визуально разбить обьект на логичные составляющие, смотрим на нашем примере:

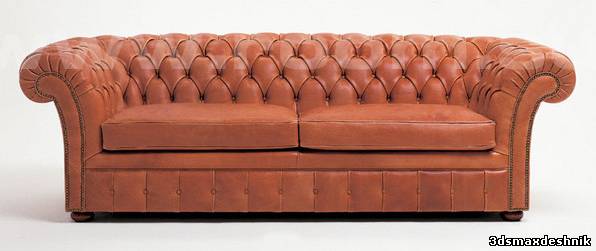

будем ориентироваться на 4 части, из которых "состоит" обьект: нижняя боковая подушки  и самая для нас важная часть – обивка с пуговицами.

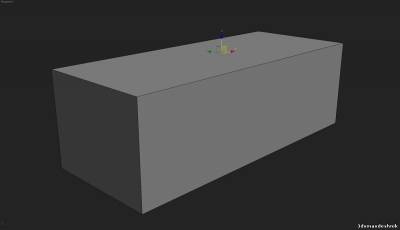

Чаще всего фотографии среднего качества в 2-3 ракурсах это максимум чем располагаешь, если повезет будут еще и габаритные размеры, у нас они есть 2450х1000х800. Создаем бокс заданных размеров (1000мм глубина).

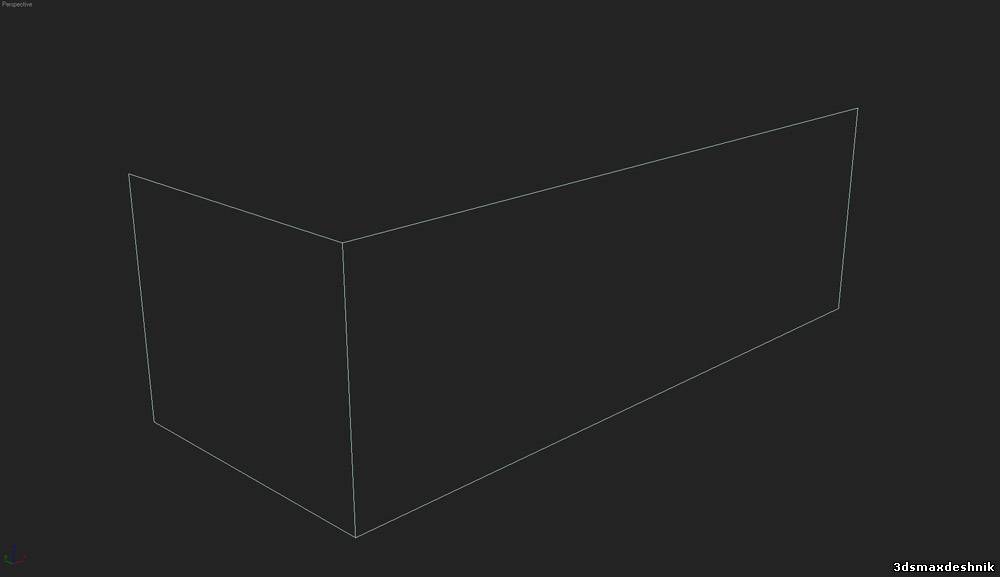

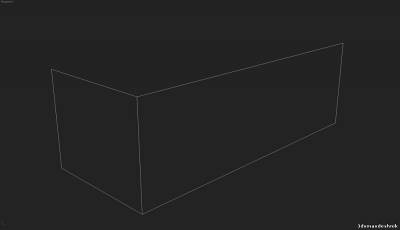

 Снимаем сплайны с бокса (с фронтальной и боковой частей) через функцию Create Shape From Selection в Editable Poly, они и будут служить для габаритных ориентиров.

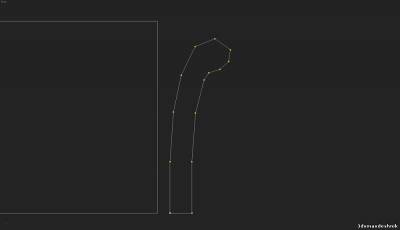

Cтроим замкнутый сплайн по форме.Определяем каким образом нам нужно расположить точки, для этого внимательно изучаем имеющиеся фотографии и выясняем что идут 3 ряда пуговиц на спинке и четвертый ряд сверху на подлокотниках.
Точек не должно быть много, их должно быть ровно столько, сколько нам нужно для качественной low-poly болванки.

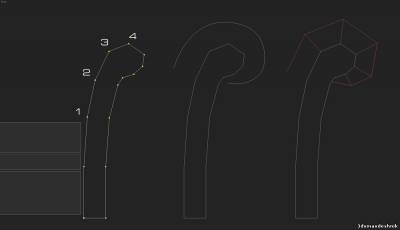

Обратите внимание на 4 показанных точки, это те самые по которым пойдут выше названые 4 ряда пуговиц.

Для того что бы правильно рассчитать их положение нужно определить высоту сидения(от пола) она ~ 450 мм(поставьте себе вспомогательные габаритные боксы).
Зная высоту располагаем первую (1) точку ровно так, чтобы она была чуть выше подушки.

Рекомендую несколько раз перепроверить положение точек, потом на болванке редактировать их уже будет сложнее.

Прогоняем сплайн-форму по рельсе(сплайну), проще это сделать модификатором Sweep, можно обычным Loft‘ ом, моделируем естественно только симметричную половину модели.

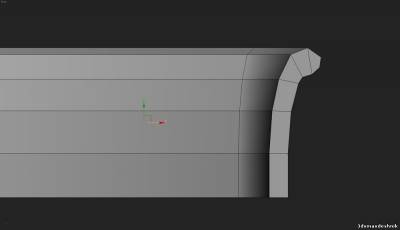

Cut‘ом дорезаем торцевую часть (можно обьединить точки Connect‘ом)

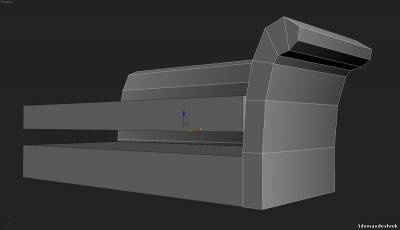

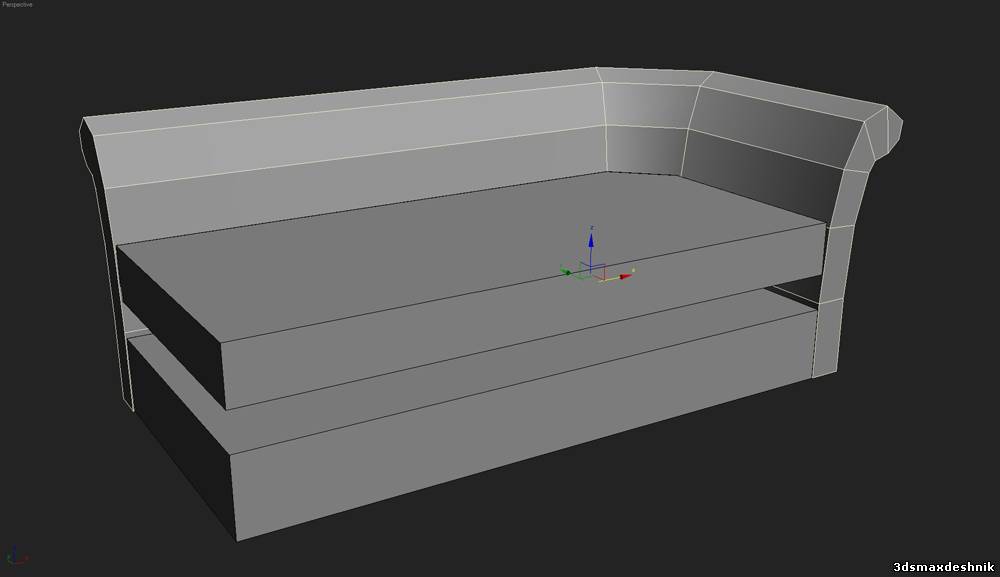

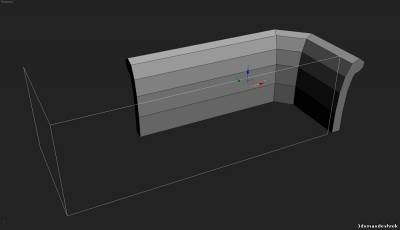

Далее подставим несколько габаритных боксов вместо подушек и основы дивана.

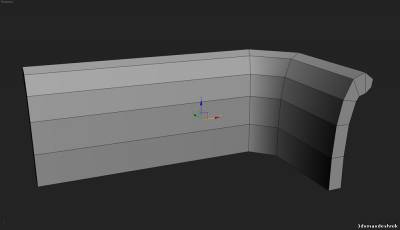

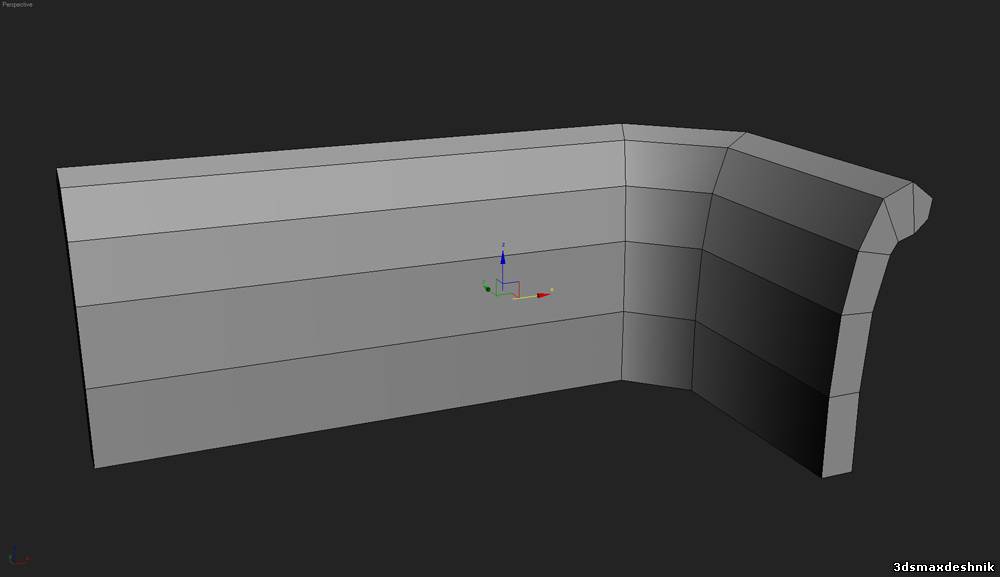

Обязательно включаем глазомер, 4 ребра по которым потом пойдут ряды пуговиц должны располагаться так как нам нужно, если уже сейчас вы видите что промахнулись с пропорциями – лучше поправить сразу.

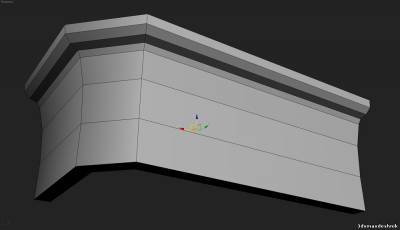

Выделяем полигоны которые нам нужны для мягкой части.
С зажатым Shift ‘ом смещаем полигоны для того чтобы скопировать, указываем что копируем в отдельный обьект.
